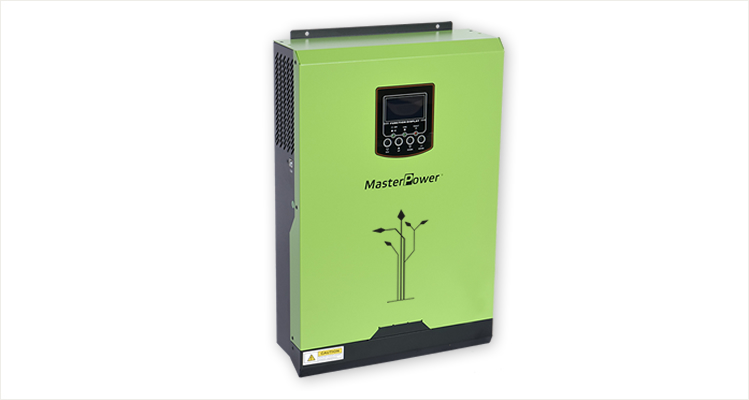

Omega UP/UM

Serie Omega UP/UM

Características
Inversor de onda sinusoidal pura.
Potencia de salida de factor 1.
Opción de seleccionar corriente de carga de alta.
Amplio rango de entrada de CC.
Opción de elegir el rango de voltaje de entrada para electrodomésticos y ordenadores personales.
Opción de dar prioridad a la entrada de CA/Solar gracias a la configuración LCD.
Sistema de reinicio automático durante la recuperación de la CA.
Protección contra las sobrecargas y los cortocircuitos.
El cargador tiene un diseño inteligente que optimiza el rendimiento de la batería.
Función de arranque en frío.

SOLUCIONES

+PENSAR +CONSTRUIR

Manual de Uso

Catálogo de Producto

Especificaciones Serie Omega UP

MODELO	Omega UP 1K-12	Omega UP 2K-24	Omega UP 3K-24	Omega UP 5K-48
FICHA DE DATOS
Potencia Nominal	1000 VA / 1000 W	2000 VA / 2000 W	3000 VA / 3000 W	5000 VA / 5000 W
ENTRADA
Voltaje	230 VAC
Rango de Voltaje Seleccionable	170 - 280 VAC (Para Ordenadores Personales); 90 - 280 VAC (Para Electrodomésticos)
Rango de Frecuencia	50 / 60 Hz (Detección automática)
SALIDA
Regulación de Voltaje de CA (Modo de Batería)	230 VAC ± 5%
Potencia de Sobretensión	2000 VA	4000 VA	6000 VA	10000 VA
Eficiencia (Pico)	90 ~ 93%
Tiempo de Transferencia	10 ms (Para Ordenadores Personales); 20 ms (Para Electrodomésticos)
Forma de Onda	Onda sinusoidal pura
Consumo en Vacío del Inversor	40 W
BATERÍA
Voltaje de la Batería	12 VDC	24 VDC	24 VDC	48 VDC
Voltaje de Carga Flotante	13.5 VDC	27 VDC	27 VDC	54 VDC
Protección contra Sobrecargas	16 VDC	31 VDC	33 VDC	63 VDC
CARGADOR SOLAR Y CARGADOR CA
Tipo de Cargador Solar	PWM
Máximo Voltaje. de Circuito Abierto de la Matriz Fotovoltaica	55 VDC	80 VDC	80 VDC	105 VDC
Máxima Potencia de Matriz Fotovoltaica	600 W	1200 W	1200 W	2400 W
Rango MPPT - Voltaje de Funcionamiento	N / A
Máxima Corriente de Carga Solar	50 A
Máxima Corriente de Carga de CA	20 A	20 A	25 A	60 A
Máxima Corriente de Carga	50 A	50 A	70 A	110 A
FíSICO
Dimensiones, (Profundidad x Anchura x Altura)	88 x 225 x 320 mm	88 x 225 x 320 mm	100 x 285 x 334 mm	100 x 300 x 440 mm
Peso Neto	4.4 kg	5.0 kg	6.3 kg	8.5 kg
Puerto de Comunicación	USB / RS232
ENTORNO OPERATIVO
Humedad	5% a 95% de Humedad Relativa (Sin condensación)
Temperatura de Funcionamiento	-10°C hasta 50°C
Temperatura de Almacenamiento	-15°C hasta 60°C

Especificaciones Serie Omega UM

MODELO	Omega UM 1K-12	Omega UM 2K-24	Omega UM 3K-24	Omega UM 3K-24 Top	Omega UM 5K-48
FICHA DE DATOS
Potencia Nominal	1000 VA / 1000 W	2000 VA / 2000 W	3000 VA / 3000 W		5000 VA / 5000 W
ENTRADA
Voltaje	230 VAC
Rango de Voltaje Seleccionable	170 - 280 VAC (Para Ordenadores Personales); 90 - 280 VAC (Para Electrodomésticos)
Rango de Frecuencia	50 / 60 Hz (Detección automática)
SALIDA
Regulación de Voltaje de CA (Modo de Batería)	230 VAC ± 5%
Potencia de Sobretensión	2000 VA	4000 VA	6000 VA		10000 VA
Eficiencia (Pico)	90 ~ 93%
Tiempo de Transferencia	10 ms (Para Ordenadores Personales); 20 ms (Para Electrodomésticos)
Forma de Onda	Onda sinusoidal pura
BATERÍA
Voltaje de la Batería	12 VDC	24 VDC			48 VDC
Voltaje de Carga Flotante	13.5 VDC	27 VDC			54 VDC
Protección contra Sobrecargas	16 VDC	31 VDC	33 VDC		63 VDC
CARGADOR SOLAR Y CARGADOR CA
Tipo de Cargador Solar	MPPT
Tensión Máx. de Circuito Abierto de la Matriz Fotovoltaica	102 VDC			145 VDC
Potencia Máxima de Matriz Fotovoltaica	500 W	1000 W		1500 W	3000 W
Rango MPPT - Voltaje de Funcionamiento	17 ~ 80 VDC	30 ~ 80 VDC		30 ~ 115 VDC	60 ~ 115 VDC
Corriente Máxima de Carga Solar	40 A			60 A
Corriente Máxima de Carga de CA	20 A	25 A		60 A
Corriente de Carga Máxima	60 A			120 A
FÍSICO
Dimensiones, (Profundidad x Anchura x Altura)	88 x 225 x 320 mm		100 x 285 x 334 mm		100 x 300 x 440mm
Peso Neto	4.4 kg	5.0 kg	6.5 kg	9.5 kg	9.7 kg
Puerto de Comunicación	USB / RS232
ENTORNO OPERATIVO
Humedad	5% a 95% de Humedad Relativa (Sin condensación)
Temperatura de Funcionamiento	-10°C hasta 50°C
Temperatura de Almacenamiento	-15°C hasta 60°C

Las características técnicas del producto están sujetas a cambios sin previo aviso.
