Omega SPLIT Phase
Omega SPLIT Phase

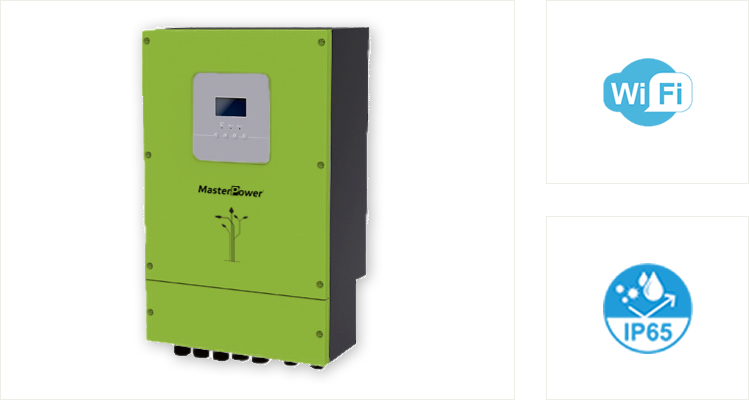

Serie OMEGA SPLIT Phase

Características
Salida múltiple de 120 V / 240 V de fase dividida, 120 V de fase única o 120 V / 208 V de fase dividida.
IP65 a prueba de agua y polvo para diversas condiciones de trabajo.
Autoconsumo y alimentación a la red.
Puerto alternativo incorporado para el generador y la carga emergente.
Sensor CT externo opcional para garantizar el 100% de autoconsumo.
Puerto de comunicación incorporado para BMS (RS-485) y Wi-Fi.
Múltiples modos de funcionamiento programables: Conectado a la red, sin conexión a la red y conectado a la red con respaldo.
Funcionamiento en paralelo hasta 9 unidades.

SOLUCIONES

+PENSAR +CONSTRUIR
   Manual de Uso
   Catálogo de Producto

Especificaciones

MODELOS Omega WP LV 6K Omega V7 LV 6K
FICHA DE DATOS
Fase 120 V /240 V Fase dividida, 120 V Fase simple,
120 V /208 V Fase dividida		 Fase dividida
Máxima Potencia de Entrada Fotovoltaica 7500 W 6000 W
Potencia Nominal de Salida 6000 VA / 6000 W 6000 VA
Máxima Potencia de Carga 6000 W 5000 W
FUNCIONAMIENTO EN RED
ENTRADA FOTOVOLTAICA (CC)
Voltaje Nominal CC / Máximo Voltaje CC 600 VDC 360 VDC / 450 VDC
Voltaje de Arranque / Voltaje de Alimentación Inicial 120 VDC / 160 VDC 125 VDC / 160 VDC
Rango de Voltaje MPP 120 VDC ~ 550 VDC 160 VDC ~ 450 VDC
Nº de Rastreadores MPP / Max. Corriente de Entrada 2 / 15 A 1 / 27 A
SALIDA DE RED (CA)
Voltaje Nominal de Salida 110 VAC (P-N) / 220 VAC (P-P)
Rango de Voltaje de Salida 91.5 VAC- 132 VAC (P-N) / 183 VAC- 264 VAC (P-P)
Corriente Nominal de Salida 27.3 A por fase
Factor de Potencia 0.9 de retraso a 0.9 de ventaja > 0.99
Consumo en Vacío del Inversor 75 W
EFICIENCIA
Eficiencia Máxima de Conversión (CC/CA) 96% 95%
FUNCIONAMIENTO FUERA DE LA RED
ENTRADA CA
Voltaje de Arranque de CA / Voltaje de Reinicio Automático 80 VAC (P-N), 160 VAC (P-P) / 85 VAC (P-N), 140 VAC (P-P) 65 VAC (P-N), 130 VAC (P-P) / 70 VAC (P-N),
140 VAC (P-P)
Rango de Voltaje de Entrada Aceptable 85 VAC - 140 VAC (P-N) / 170 VAC - 280 VAC (P-P) 65 VAC - 140 VAC (P-N) / 130 VAC - 280 VAC (P-P)
Rango de Frecuencia 50 Hz / 60 Hz (Detección automática)
Máxima Corriente de Entrada de CA 30 A por fase 40 A por fase
ENTRADA FOTOVOLTAICA (CC)
Máximo Voltaje CC 600 VDC 450 VDC
Rango de Voltaje MPP 120 VDC ~ 550 VDC 160 VDC ~ 450 VDC
Nº de Rastreadores MPP / Max. Corriente de Entr 2 / 15 A 1 / 27 A
SALIDA EN MODO BATERÍA (CA)
Voltaje Nominal de Salida 110 VAC (P-N) / 220 VAC (P-P)
Forma de Onda de Salida Onda sinusoidal pura
Eficiencia (CC a CA) 91% 88%
OPERACIÓN HÍBRIDA
ENTRADA FOTOVOLTAICA (CC)
Voltaje Nominal CC / Máximo Voltaje CC 600 VDC 360 VDC / 450 VDC
Voltaje de Arranque / Voltaje de Alimentación Inicial 120 VDC / 160 VDC 125 VDC / 160 VDC
Rango de Voltaje MPP 120 VDC ~ 550 VDC 160 VDC ~ 450 VDC
Número de Rastreadores MPP / Máxima Corriente de Entrada 2 / 15 A 1 / 27 A
SALIDA DE LA RED (CA)
Voltaje Nominal de Salida 110 VAC (P-N) / 220 VAC (P-P)
Rango de Voltaje de Salida 91.5 VAC - 132 VAC (P-N) / 183 VAC - 264 VAC (P-P)
Corriente Nominal de Salida 27.3 A por fase
ENTRADA CA
Voltaje de Arranque de CA / Voltaje de Reinicio Automático 80 VAC (P-N), 160 VAC (P-P) / 85 VAC (P-N), 140 VAC (P-P) 65 VAC (P-N), 130 VAC (P-P) / 70 VAC (P-N), 140 VAC (P-P)
Rango de Voltaje de Entrada Aceptable 85 VAC - 140 VAC (P-N) / 170 VAC - 280 VAC (P-P) 65 VAC - 140 VAC (P-N) / 130 VAC - 280 VAC (P-P)
Máxima Corriente de Entrada de CA 30 A por fase 40 A por fase
SALIDA EN MODO BATERÍA (CA)
Voltaje Nominal de Salida 110 VAC (P-N) / 220 VAC (P-P)
Forma de Onda de Salida Onda sinusoidal pura
Eficiencia (CC a CA) 91% 88%
BATERÍA Y CARGADOR
Voltaje Nominal de CC 42 - 62 VDC 48 VDC
Máxima Corriente de Carga Solar 120 A 100 A
Máxima Corriente de Carga de CA 120 A 100 A
Máxima Corriente de Carga 120 A 100 A
GENERAL
FÍSICO
Dimensiones, (Profundidad x Anchura x Altura) 200 x 450 x 593 mm 138 x 417 x 550 mm
Peso Neto 25 kg 45 kg
INTERFAZ
Función Paralela Si, 9 unidades No
Puerto de Comunicación USB / RS-232 / RS-485 / Wi-Fi / Contacto en seco
ENTORNO
Grado de Protección IP 65
Humedad   0 ~ 90% RH (Sin condensación)
Temperatura de Funcionamiento -25°C a 60°C ( > 45°C derrateo) -10°C a 55°C

Las características técnicas del producto están sujetas a cambios sin previo aviso.
