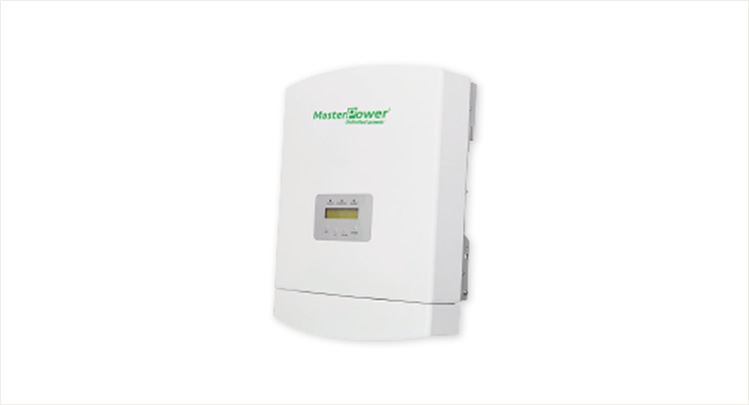

Serie Beta RHI 6K-48ES-5G
Características
• Alimentación ininterrumpida, reacción de 20ms.
• Compatible con baterías de plomo y de iones de litio.
• Compatible con cualquier sistema fotovoltaico conectado a la red existente, opción de actualización.
• Función de respaldo fuera de la red.
• Función EPS.
• Función EMS inteligente.
• APP de depuración inteligente que admite la configuración del inversor con un solo clic.
• CAN, RS-485 (opcional).
• Varios modos de trabajo para diferentes escenarios de aplicación.
• Refrigeración natural sin ventilador externo.
SOLUCIONES
+PENSAR +CONSTRUIR
Especificaciones
| MODELO | Beta RHI 6K-48ES-5G | |
|---|---|---|
| ENTRADA CC (FOTOVOLTAICA) | ||
| Potencia Máxima de Entrada CC (kW) | 8 | |
| Tensión Máxima de Entrada CC (V) | 600 | |
| Voltaje CC Nominal (V) | 330 | |
| Tensión de Arranque (V) | 120 | |
| Rango de Tensión MPPT (V) | 90 - 520 | |
| Corriente de Entrada Máxima (A) | 14 + 14 | |
| Máxima Corriente de Cortocircuito para cada MPPT (A) | 17.2 / 17.2 | |
| Número de MPPT / Cadena para entrada MPPT | 2/2 | |
| BATERÍA | ||
| Tipo de Batería |
Li-ion / Plomo-ácido | |
| Rango de Tensión de la Batería (V) | 42 - 58 | |
| Capacidad de la Batería (Ah) | 50 - 2000 | |
| Potencia Máxima de Carga / Descarga (kW) | 5 | |
| Corriente Máxima de Carga / Descarga (A) | 100 | |
| Comunicación | CAN / RS-485 | |
| SALIDA CA (BACK-UP) | ||
| Potencia Nominal de Salida (kW) |
5 | |
| Potencia Máxima de Salida Aparente (kVA) | 6 | |
| Tiempo de Respuesta en Respaldo | < 20 ms | |
| Voltaje Nominal de la Red (V) | 1 / N / PE, 220 / 230 | |
| Frecuencia Nominal (Hz) | 50 / 60 | |
| Corriente Nominal de Salida (A) | 22.7 / 22 | |
| THDv (Carga Lineal) | 2% | |
| ENTRADA CA (RED) | ||
| Rango de Voltaje de Entrada (V) |
184 - 264 | |
| Corriente Máxima de Entrada (A) | 26.1 | |
| Rango de Frecuencias (Hz) | 45 - 55 / 55 - 65 | |
| SALIDA CA (RED) | ||
| Potencia Nominal de Salida (kW) |
6 | |
| Potencia Máxima de Salida Aparente (kVA) | 6 | |
| Fases de Operación | 1 / N / PE | |
| Voltaje Nominal de la Red (V) | 220 / 230 | |
| Frecuencia Nominal de la Red (Hz) | 50 / 60 | |
| Corriente Nominal de Salida de Red (A) | 27.2 / 26.1 | |
| Corriente Máxima de Salida (A) | 26.1 | |
| Factor de Potencia | > 0.99 (0,8 de adelanto a 0,8 de retraso) | |
| THDi | < 2% | |
| EFICIENCIA | ||
| Eficiencia Máxima |
> 97.5% | |
| Eficiencia UE | > 96.8% | |
| PROTECCIÓN | ||
| Monitoreo de Fallos de Tierra |
Si | |
| AFCI Integrado (protección de circuito de falla de arco de CC) | Si | |
| Protección contra Polaridad Inversa CC | Si | |
| Clase de Protección / Categoría de Sobrevoltaje | I / II | |
| DATOS GENERALES | ||
| Dimensiones (Longitud*Altura*Anchura) (mm) |
333*505*249 | |
| Peso (kg) | 17 | |
| Topología | Aislamiento de alta frecuencia (para batería) | |
| Rango de Temperatura de Funcionamiento | -25 ~ 60°C | |
| Nivel de Protección | IP65 | |
| Enfriamiento | Convección natural | |
| Altitud Máxima de Funcionamiento | 2000 m | |
| Altitud Máxima de Funcionamiento | 2000 m | |
| Estándar de Conexión de Red | G98 o G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA |
|
| Estándar de Seguridad / EMC | IEC / EN 62109-1/-2, EN 61000-6-2/-3 | |
| CARACTERÍSTICAS | ||
| Conexión de CC |
Conector MC4 | |
| Conexión de CA | Enchufe de conexión rápida | |
| Pantalla | 7.0" pantalla a color LCD | |
| Comunicación | RS-485, Opcional: Wi-Fi, GPRS | |
Las características técnicas del producto están sujetas a cambios sin previo aviso.
